Hydrauliliitosten valintaopas: Tärkeimmät tekijät, jotka on hallittava nopeasti

Hydraulijärjestelmien teholaitteet eri teollisuudenaloilla, kuten rakentamisessa, kaivostoiminnassa ja valmistuksessa. Vaikka liittimet ovat kooltaan pieniä, ne ovat järjestelmän ydinliittimiä, mutta ne määräävät suoraan nestevirtauksen turvallisuuden ja vakauden. Oikeiden hydrauliliitosten valinta on ratkaisevan tärkeää järjestelmän suorituskyvyn ja käyttöiän pidentämisen kannalta. Tässä artikkelissa on lyhyt yhteenveto hydrauliliitosten valinnan pääkohdista, mikä auttaa asiaankuuluvia ammattilaisia ​​tekemään järkeviä valintoja nopeasti ja välttämään vuotojen ja kulumisen kaltaisia ​​ongelmia.

I. Ymmärrä hydrauliliitosten ydintoiminnot

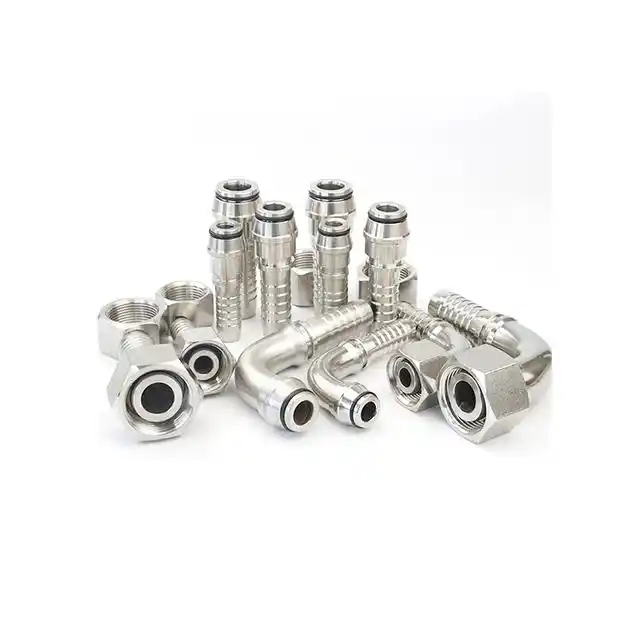

Hydrauliliittimiä käytetään järjestelmän eri osien yhdistämiseen, ja niiden ydintoimintoihin kuuluvat: nestetiiviyden ylläpitäminen korkeassa paineessa, komponenttien purkamisen ja vaihtamisen helpottaminen, järjestelmän tärinän ja liikkeen mukautuminen sekä ympäristön ja kemiallisen korroosion estäminen. Yleisiä kokoonpanoja ovat läpivienti, kulmakappale, tii jne., jotka kaikki on valmistettu tiettyjen kierrestandardien ja tiivistysmenetelmien mukaisesti.

II. 6 avaintekijää hydrauliliitosten valinnassa

1. Järjestelmän paineluokitus

Liittimen paineen on oltava yhtä suuri tai suurempi kuin järjestelmän suurin käyttöpaine; muuten se on altis turvallisuusriskeille, kuten vuodoille ja vaurioille. Varmista samalla, että liittimen paineluokitus on yhteensopiva muiden komponenttien, kuten letkujen, pumppujen ja venttiilien kanssa.

2. Langan tyyppi ja yhteensopivuus

Hydrauliset liitoskierteet noudattavat erilaisia ​​alueellisia ja toimialastandardeja. Yleisiä tyyppejä ovat BSP (British Standard Pipe), NPT (National Pipe Thread), JIC (Joint Industry Council), ORFS (O-Ring Face Seal) ja metriset kierteet (DIN/ISO). Virheelliset kierteet aiheuttavat tiivisteen rikkoutumisen; Älä koskaan pakota yhteensopimattomien kierteiden liittämistä.

3. Tiivistysmenetelmät

On olemassa 4 yleistä tiivistysmenetelmää, jotka tulee valita sovellusskenaarion ja painetason mukaan:

- kartiomainen lanka: Muodostaa tiivisteen kierrehäiriöiden (esim. NPT) kautta, mikä saattaa vaatia kierretiivistettä tai PTFE-teippiä;

- ORFS (O-Ring Face Seal): O-rengas sovituspinnassa takaa erinomaisen tiiviyden ja sopii korkeapainejärjestelmiin;

- Puristusliitin: Nojaa mekaaniseen holkkiin, joka on puristettu putkeen turvallisen tiivistyksen aikaansaamiseksi;

- Levenevä pinta: Kuten kartiomaiset kierteet, levenevät pintaliittimet (esim. 37°, 60° ja 45° kapenevat) aikaansaavat tiivistyksen puristamalla urosliittimen levenevää pintaa naarasliittimen syvennystä vasten.

4. Materiaalin valinta

Kiinnitysmateriaalien on vastattava nesteen tyyppiä, lämpötilaa ja ympäristöä. Yleisiä vaihtoehtoja ovat:

- Hiiliteräs: Kestävä ja edullinen, sopii useimpiin teollisiin skenaarioihin;

- Ruostumaton teräs: Korroosionkestävä, sopii meri-, elintarvike-, kemiallisiin ja muihin skenaarioihin;

- Messinki: Soveltuu matalan ja keskipaineisen paineen skenaarioihin, joissa on hyvä korroosionkestävyys;

- Muovi/komposiittimateriaalit: Kevyt ja korroosionkestävä, sopii matalapaineisiin tai nesteherkkiin skenaarioihin.

5. Ympäristöolosuhteet

Ulkoiset ympäristövaikutukset on otettava huomioon: altistuminen suolavedelle, pölylle, kemikaaleille, äärimmäisille lämpötiloille, järjestelmän tärinälle ja puhtausvaatimukset (esim. ruoka- ja lääkelaitteet). Ankarissa ympäristöissä suositaan ruostumatonta terästä tai nikkelipinnoitettuja liitososia. Tärinänkestävät tai joustavat letkuliittimet ovat ihanteellisia tilanteisiin, joissa tärinä on usein.

6. Huollon ja käytön helppous

Järjestelmissä, jotka vaativat säännöllistä huoltoa tai komponenttien vaihtoa, pikaliittimet tai push-to-connect-liittimet ovat suositeltavia käyttöprosessien yksinkertaistamiseksi ja järjestelmän seisokkien vähentämiseksi.

Johtopäätös

Yhteenvetona voidaan todeta, että hydrauliliitosten valinta edellyttää edellä mainittujen tekijöiden kokonaisvaltaista huomioon ottamista ja niiden kohtuullista sovittamista tiettyihin käyttöskenaarioihin hydraulijärjestelmän luotettavuuden ja turvallisuuden maksimoimiseksi. Oikealla valinnalla voidaan paitsi välttää piileviä vaaroja, kuten vuotoja ja komponenttivaurioita, myös vähentää ylläpitokustannuksia ja parantaa laitteiden toimintatehokkuutta, mikä luo vankan perustan hydraulilaitteiden vakaalle toiminnalle eri toimialoilla. Jos kohtaat erityisiä kysymyksiä valintaprosessin aikana, voit seurata myöhempää sisältöä saadaksesi tarkempia mukautusehdotuksia.
