Mitkä ovat yleiset tyynymenetelmät hydraulisylinterissä?

Kun liikkuvien osien massa on suuri ja liikkeenopeus on korkea, merkittävä inertiaalivoima tuottaa huomattavaa vauhtia. Seurauksena on, että kun mäntä saavuttaa sylinterin lopun, se törmää mekaanisesti päätykannen kanssa luomalla voimakasta vaikutusta ja melua. Tämä vakavasti vaarantaa mekaanisen tarkkuuden. Siksi puskurilaitteet on asetettava suuriin, nopeaan tai tarkkaan hydraulilaitteeseen.

TyöperiaatehydraulisylinteriTyynylaite on seuraava: Kun mäntä lähestyy iskun loppua, sylinteriputki sulkee osan öljystä männän ja päätykannan välillä. Tämä pakottaa öljyn kulkemaan pienen aukon tai kapean raon läpi luomalla merkittävän takapaineen. Seurauksena on, että liikkuvat osat kokevat jarrutusvastuksen vähitellen männän ja päätykorkin välisen törmäyksen estämiseksi.

Yleisesti käytettyjä tyynylaitteita ovat: rengasmaisten kippulaite, aukkotyyppinen muuttuja tyynylaite, aukon tyyppinen säädettävä tyynylaite.

Rengasmaisen aukon tyynyn periaate: Kun mäntä lähestyy aivohalvauksensa loppua, puskurin mäntä saapuu sylinterin pään poraukseen, pakottaen hydrauliöljyn purkautumaan kiinteän puhdistuman kautta. Tämä luo kuristumisen, joka hidastaa mäntä. Tätä tyynynvaikutusta ei kuitenkaan ole säädettävä, ja sen tehokkuus vähenee vähitellen männän nopeuden vähentyessä. Tämä malli sopii hitaisiin ja valonkuormitussovelluksiin.

Aukon tyyppisen muuttuvan tyynyn periaate: Mäntä on suunniteltu aksiaalisilla kolmionmuotoisilla urilla. Männän liikkuessa virtauksen poikkileikkaus vähenee vähitellen, aiheuttaen puskurin paineen nousun tasaisesti ja mahdollistaa korkean jarrutuksen tarkkuuden. Toisin kuin kiinteät tyynyjärjestelmät, tämän suunnittelun tehokkuus kasvaa nopeuden vähentyessä, mikä ratkaisee tehokkaasti päävalituksen tyynyn vajaatoiminnan. Se soveltuu erityisesti nopeaan tai tarkkaan sovellukseen.

Aukon tyyppisen säädettävän tyynyn periaate: Tässä tyynymekanismissa käytetään säädettävää aukkoa hydraulisen öljynpurkauksen hallitsemiseksi männän hidastumisen aikana. Tämä säädettävä aukkojen pehmustusjärjestelmä on suunniteltu keskisuuntaiseen sovellukseen ja kohtalaiseen kuormaan. Vaikka tyynynvaikutus pysyy kiinnitettynä toiminnan aikana ilman dynaamista modulaatiota, vaikka se tarjoaa kätevän ennalta asetetun säätöominaisuuden manuaalisen aukon kokoonpanon avulla.

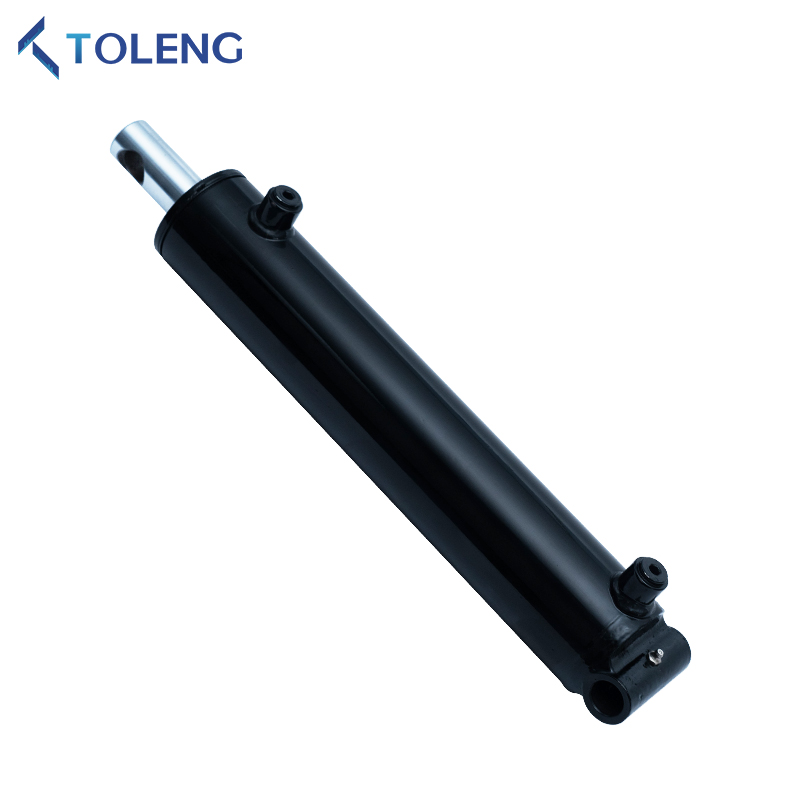

Toleng on hydraulisylinterien valmistaja, jolla on yli 20 vuoden kokemus, jos tarvitset hydraulista sylinterisuunnittelua ja tyynykomponentteja, ota meihin yhteyttä osoitteessaSales01@phtl.cn
