Standardi ACL -sarja hitsattu hydraulisylinteri
Toleng Standard ACL -sarja hitsattu hydraulisylinteri on merkittävä merkitys liiketoiminnassamme. Valmistus- ja laatujärjestelmämme on suunniteltu tarjoamaan jokaiselle asiakkaalle hienoimman tuotteen, joka sopii heidän vaatimuksiinsa. Tolengin sisäinen suunnittelutiimi takaa, että jokaiselle Standard ACL -sarjalle valitut ominaisuudet ja materiaalit ja materiaalit edustavat sovellukseesi optimaalista suunnittelua.
Lähetä kysely
Tuotteen Kuvaus
Toleng Standard ACL -sarjan hitsatut hydraulisylinterit on suunniteltu raskaisiin sovelluksiin, joita käytetään laajasti millä tahansa toimialalla. Jokainen sylinteri tekee tiukkaa testausta, joka ylittää alan standardit ja varmistaa maksimaalisen luotettavuuden ja suorituskyvyn. Hitsatut hydrauliset sylinterimme tarjoavat erilaisia eritelmiä tiettyjen asiakkaiden vaatimusten täyttämiseksi.
Tavallinen ACL -sarjan hitsatut hydraulisylinterisovellukset
Toleng Standard ACL -sarjan hitsatut hydraulisylinterit on suunniteltu raskaisiin sovelluksiin, ja sitä käytetään laajasti millä tahansa teollisuudella. Se tarjoaa luotettavan suorituskyvyn ja tehokkaan toiminnan optimaalisen tuottavuuden saavuttamiseksi.
Standardi ACL -sarjan hitsatut hydraulisylinterin spesifikaatiot
1.rakennus: raskas hitsattu rakenne
2.työpaine: 3000 psi
3.Rod -pää: Ductive -rauta, kierteitetty naaraslevyä, säädettävissä lukituspultilla
4
5.Tube: Teräs, hiottu ja tarkkuus valmis
6.Radland: Kierretty
7.Pin: Teräs, sinkki päällystetty
8. Salit: Hallite, Aston, NOK, DZ jne. Huippulaatu. Muokattavissa.
9.Paint: Musta, vihreä, punainen, keltainen jne. Mukautettuja värejä on saatavana.
2.työpaine: 3000 psi
3.Rod -pää: Ductive -rauta, kierteitetty naaraslevyä, säädettävissä lukituspultilla
4
5.Tube: Teräs, hiottu ja tarkkuus valmis
6.Radland: Kierretty
7.Pin: Teräs, sinkki päällystetty
8. Salit: Hallite, Aston, NOK, DZ jne. Huippulaatu. Muokattavissa.
9.Paint: Musta, vihreä, punainen, keltainen jne. Mukautettuja värejä on saatavana.
Tavalliset ACL -sarjan hitsatut hydraulisylinterin tekniset parametrit
| OSA MÄÄRÄ |
Sisäpiiriläinen HALKAISIJA |
ULKOPUOLINEN HALKAISIJA |
*A | B | C | D | *E | F | G | H | I | J | K | L | Sauva KIERRE |
Sauva HALKAISIJA |
Satama |
| TACL15- | 1,50 " | 2,00 " | 10.25 " | 1,50 " | 0,76 " | 1,62 " | 4,50 " | 1,87 " | 0,87 " | 1,75 " | 2,00 " | 1,62 " | 0,93 " | 1,87 " | 0,875-14UNF | 1,00 " | SAE#6 |
| TACL20- | 2,00 " | 2,50 " | 10.25 " | 2,00 " | .01 " | 2,12 " | 3,62 " | 2,25 " | 1,12 " | 2,12 " | 2,62 " | 2,12 " | 0,81 " | 2,06 " | 1.125-12UNF | 1,12 " | SAE#8 |
| TACL25- | 2,50 " | 3.00 " | 10.25 " | 2,00 " | .01 " | 2,12 " | 3,62 " | 2,25 " | 1,12 " | 2,12 " | 2,62 " | 2,12 " | 0,81 " | 2,06 " | 1.125-12UNF | 1,25 " | SAE#8 |
| ACAD3- | 3.00 " | 3.50 " | 10.25 " | 2,00 " | .01 " | 1,87 " | 3,62 " | 2,25 " | 1,12 " | 2,62 " | 2,62 " | 2,12 " | 0,87 " | 2,18 " | 1,250-12UNF | 1,50 " | SAE#8 |
| TACL35- | 3.50 " | 4.00 " | 10.25 " | 2,00 " | .01 " | 1,87 " | 3,62 " | 2,50 " | 1,12 " | 2,62 " | 2,75 " | 2,12 " | 0,93 " | 2,18 " | 1,500-12UNF | 1,75 " | SAE#8 |
| TACL40- | 4.00 " | 4,50 " | 12.25 " | 2,25 " | .01 " | 1,75 " | 3,62 " | 2,50 " | 1,12 " | 2,62 " | 2,75 " | 2,12 " | 1,00 " | 2,18 " | 1,500-12UNF | 2,00 " | SAE#8 |
| *8,00 "aivohalvaus:*A = 12,25" | |||||||||||||||||
| *8,00 "aivohalvauksessa:*E = 6,50" (1,50 "poraus) E = 5,62" (2,00 " - 4,00" poraus) | |||||||||||||||||
| Tiivistelmälämpötila: -30 ℃/+100 ℃ (-22F/+212F) | |||||||||||||||||
| Tiivistä suurin nopeus: 3 jalkaa/s | |||||||||||||||||
| Suurin sisäänvedetty työpaine = 3000 psi | |||||||||||||||||
| Mitat *a ja *e ovat viitteitä vain, koska clevis on säädettävissä | |||||||||||||||||
| Säädettävä naispuolinen clevis -sylinteri | |||||||
| Osanumero | Sauva HALKAISIJA |
Poraus- ja aivohalvaus | MITAT | Satamakoko | Nasta KOKO |
PAINO (Lbs) |
|
| Sisäänvedetty | Pidennetty | ||||||
| Yli 304 | 1 " | 1,5 "x4" | 14-1/4 " | 18-1/4 " | SAE#6 | 3/4 " | 10 |
| Yli3066 | 1,5 "x6" | 16-1/4 " | 22-1/4 " | 11 | |||
| Maatalous3008 | 1,5 "x8" | 18-1/4 " | 26-1/4 " | 12 | |||
| TACL30-1508-AASA | 1,5 "x8" | 20-1/4 " | 28-1/4 " | 13 | |||
| Maatalous3010 | 1,5 “x10” | 20-1/4 " | 30-1/4 " | 13 | |||
| Maatalous3012 | 1,5 "x12" | 22-1/4 " | 34-1/4 " | 15 | |||
| Maatalous3014 | 1,5 "x14" | 24-1/4 " | 38-1/4 " | 16 | |||
| Maatalous3016 | 1,5 "x16" | 26-1/4 " | 42-1/4 " | 17 | |||
| Maatalous3018 | 1,5 "x18" | 28-1/4 " | 46-1/4 " | 18 | |||
| Maatalous3020 | 1,5 "x20" | 30-1/4 " | 50-1/4 " | 20 | |||
| Maatalous3024 | 1,5 "x24" | 34-1/4 " | 58-1/4 " | 22 | |||
| Maatalous3028 | 1,5 "x28" | 38-1/4 " | 66-1/4 " | 25 | |||
| Maatalous3030 | 15 "x30" | 40-1/4 " | 70-1/4 " | 26 | |||
| Maatalous3032 | 1,5 "x32" | 42-1/4 " | 74-1/4 " | 27 | |||
| Maatalous3034 | 1,5 "x34" | 44-1/4 " | 78-1/4 " | 28 | |||
| Maatalous3036 | 1,5 "x36" | 46-1/4 " | 82-1/4 " | 29 | |||
| ACCIL30-2004 | 1-1/8 " | 2 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 16 |
| ACCIL30 OR006 | 2 "x6" | 16-1/4 " | 22-1/4 " | 17 | |||
| Maatalous30388 | 2 "x8" | 18-1/4 " | 26-1/4 " | 19 | |||
| TACL30-2008-ASA | 2 "x8" | 20-1/4 " | 28-1/4 " | 20 | |||
| T4CL30-2010 | 2 “x10” | 20-1/4 " | 30-1/4 " | 20 | |||
| TAC430-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 22 | |||
| TACL3Q-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 24 | |||
| ACAD3-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 25 | |||
| ACAD3-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 27 | |||
| ACRUM3-3020 | 2 "x20" | 30-1/4 " | 50-1/4 " | 28 | |||
| ACAD30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 31 | |||
| ACAD30-2028 | 2 "x28" | 38-1/4 " | 66-1/4 " | 35 | |||
| ACAD3-0030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 36 | |||
| ACAD3-2032 | 2 "x32" | 42-1/4 " | 74-1/4 " | 38 | |||
| ACAD3-2034 | 2 "x34" | 44-1/4 " | 78-1/4 " | 39 | |||
| ACAD3-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 41 | |||
| Säädettävä naispuolinen clevis -sylinteri | |||||||
| Osanumero | Sauva HALKAISIJA |
Poraus & Sidos |
MITAT | Satamakoko | Nasta KOKO |
PAINO (Lbs) |
|
| Sisäänvedetty | Pidennetty | ||||||
| Maatalous 303504 | 1-1/4 " | 2,5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 19 |
| Maatalous303506 | 2,5 "x6" | 16-1/4 " | 22-1/4 " | 21 | |||
| Maatalous30-2508 | 2,5 "x8" | 18-1/4 " | 26-1/4 " | 23 | |||
| TACL30-2508Asae | 2,5 "x8" | 20-1/4 " | 28-1/4 " | 23 | |||
| Maatalous3010 | 2,5 “x10” | 20-1/4 " | 30-1/4 " | 24 | |||
| Maatalous3012 | 2,5 "x12" | 22-1/4 " | 34-1/4 " | 26 | |||
| Maatalous3014 | 2,5 "x14" | 24-1/4 " | 38-1/4 " | 28 | |||
| ACCIL30-2516 | 2,5 "x16" | 26-1/4 " | 42-1/4 " | 30 | |||
| ACCIL30-2518 | 2,5 "x18" | 28-1/4 " | 46-1/4 " | 32 | |||
| Maatalous3020 | 2,5 "x20" | 30-1/4 " | 50-1/4 " | 34 | |||
| Maatalous3024 | 2,5 "x24" | 34-1/4 " | 58-1/4 " | 38 | |||
| Maatalous3028 | 2,5 "x28" | 38-1/4 " | 66-1/4 " | 42 | |||
| Maatalous3030 | 2,5 "x30" | 40-1/4 " | 70-1/4 " | 44 | |||
| CONCRECY3032 | 2,5 "x32" | 42-1/4 " | 74-1/4 " | 46 | |||
| ACCIL30-2534 | 2,5 "x34" | 44-1/4 " | 78-1/4 " | 48 | |||
| ACCIL30-2536 | 2,5 "x36" " | 46-1/4 " | 82-1/4 " | 49 | |||
| Maatalous3-3004 | 1-1/2 " | 3 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 24 |
| Maatalous3-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 26 | |||
| Maatalous3-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 29 | |||
| TACL30-3008-AASA | 3 "x8" | 20-1/4 " | 28-1/4 " | 29 | |||
| ACAD3-3010 | 3 “x10” | 20-1/4 " | 30-1/4 " | 31 | |||
| ACAD3-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 34 | |||
| ACAD3-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 36 | |||
| ACAD3-3016 | 3 "x16" | 26-1/4 " | 42-1/4 " | 39 | |||
| ACAD3-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 41 | |||
| ACRUM3-3020 | 3 "x20" | 30-1/4 " | 50-1/4 " | 43 | |||
| ACAD3-3024 | 3 "x24" | 34-1/4 " | 58-1/4 " | 48 | |||
| ACAD3-3028 | 3 "x28" | 38-1/4 " | 66-1/4 " | 53 | |||
| ACAD3-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 56 | |||
| ACAD3-3032 | 3 "x32" | 42-1/4 " | 74-1/4 " | 58 | |||
| ACAD3-3034 | 3 "x34" | 44-1/4 " | 78-1/4 " | 61 | |||
| ACAD3-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 63 | |||
| Säädettävä naispuolinen clevis -sylinteri | |||||||
| Osanumero | Sauva HALKAISIJA |
Poraus- ja aivohalvaus | Hitaasti | Satamakoko | Nasta KOKO |
Paino (lbs) | |
| Sisäänvedetty | Pidennetty | ||||||
| Maatalous3-3504 | 1-3/4 " | 3,5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 29 |
| Maatalous3-3506 | 3,5 "x6" | 16-1/4 " | 22-1/4 " | 32 | |||
| Maatalous3-3508 | 3,5 "x8" | 18-1/4 " | 26-1/4 " | 35 | |||
| TACL30-3508-AASA | 3,5 "x8" | 20-1/4 " | 28-1/4 " | 36 | |||
| Maatalous3-3510 | 3,5 "x10" | 20-1/4 " | 30-1/4 " | 38 | |||
| Maatalous3-3512 | 3,5 "x12" | 22-1/4 " | 34-1/4 " | 41 | |||
| Maatalous3-3514 | 3,5 "x14" | 24-1/4 " | 38-1/4 " | 44 | |||
| Maatalous3-3516 | 3,5 "x16" | 26-1/4 " | 42-1/4 " | 47 | |||
| Maatalous3-3518 | 3,5 "x18" | 28-1/4 " | 46-1/4 " | 50 | |||
| Maatalous3-3520 | 3,5 "x20" | 30-1/4 " | 50-1/4 " | 53 | |||
| Maatalous3-35524 | 3,5 "x24" | 34-1/4 " | 58-1/4 " | 59 | |||
| Maatalous3-3528 | 3,5 "x28" | 38-1/4 " | 66-1/4 " | 65 | |||
| Maatalous3-3530 | 3,5 "x30" | 40-1/4 " | 70-1/4 " | 68 | |||
| Maatalous3-3532 | 3,5 "x32" | 42-1/4 " | 74-1/4 " | 71 | |||
| Maatalous3-3534 | 3,5 "x34" | 44-1/4 " | 78-1/4 " | 75 | |||
| Maatalous3-3536 | 3,5 "x36" | 46-1/4 " | 82-1/4 " | 78 | |||
| ACRUM3-4004 | 2 " | 4 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 35 |
| ACRUM3-4006 | 4 "x6" | 16-1/4 " | 22-1/4 " | 38 | |||
| ACRUM3-4008 | 4 "x8" | 18-1/4 " | 26-1/4 " | 42 | |||
| TACL30-4008-AASA | 4 "x8" | 20-1/4 " | 28-1/4 " | 43 | |||
| ACCIL3-4010 | 4 "x10" | 20-1/4 " | 30-1/4 " | 46 | |||
| ACAD3-4012 | 4 "x12" | 22-1/4 " | 34-1/4 " | 49 | |||
| ACAD3-4014 | 4 "x14" | 24-1/4 " | 38-1/4 " | 53 | |||
| ACCIL3-4016 | 4 "x16" | 26-1/4 " | 42-1/4 " | 57 | |||
| ACAD3-4018 | 4 "x18" | 28-1/4 " | 46-1/4 " | 60 | |||
| ACAD3-420 | 4 "x20" | 30-1/4 " | 50-1/4 " | 64 | |||
| ACCIL3-4024 | 4 "x24" | 34-1/4 " | 58-1/4 " | 71 | |||
| Maatalous3-4028 | 4 "x28" | 38-1/4 " | 66-1/4 " | 79 | |||
| ACAD3-4030 | 4 "x30" | 40-1/4 " | 70-1/4 " | 83 | |||
| ACAD3-4032 | 4 "x32" | 42-1/4 " | 74-1/4 " | 86 | |||
| Maatalous3-4034 | 4 "x34" | 44-1/4 " | 78-1/4 " | 90 | |||
| ACAD3-4036 | 4 "x36" | 46-1/4 " | 82-1/4 " | 94 | |||

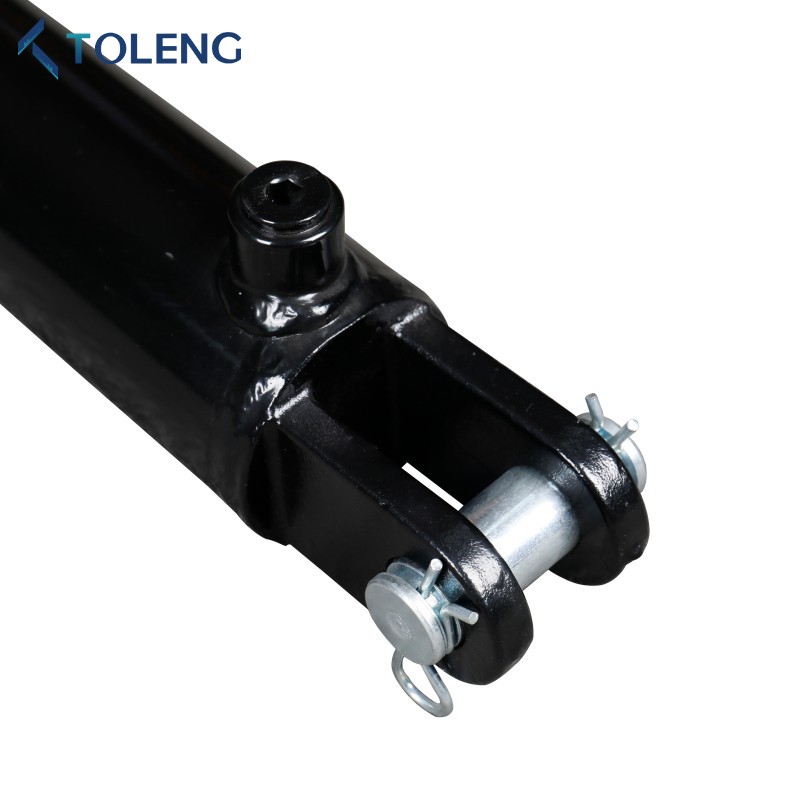

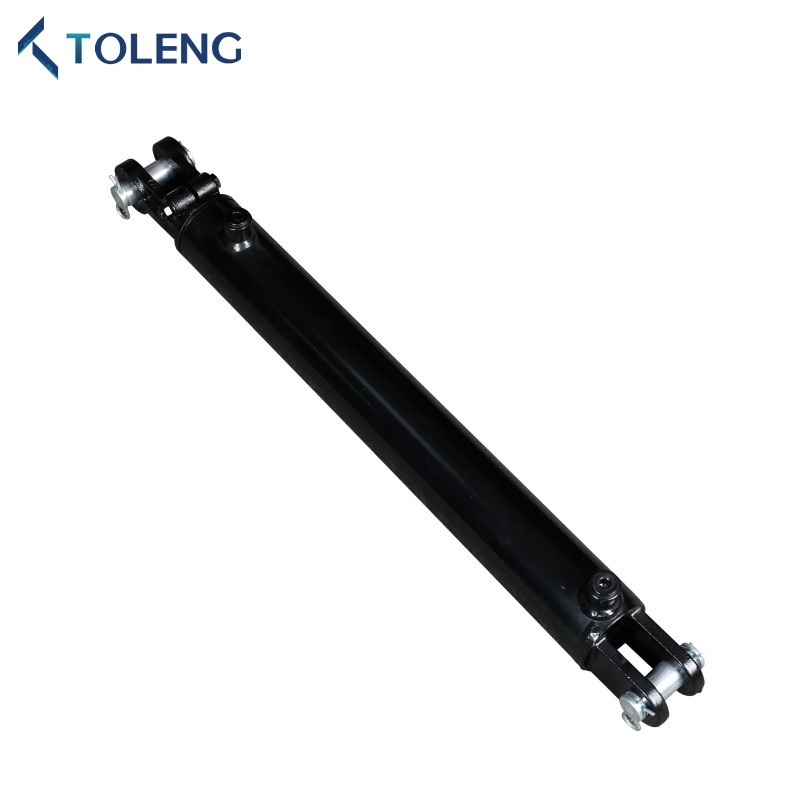

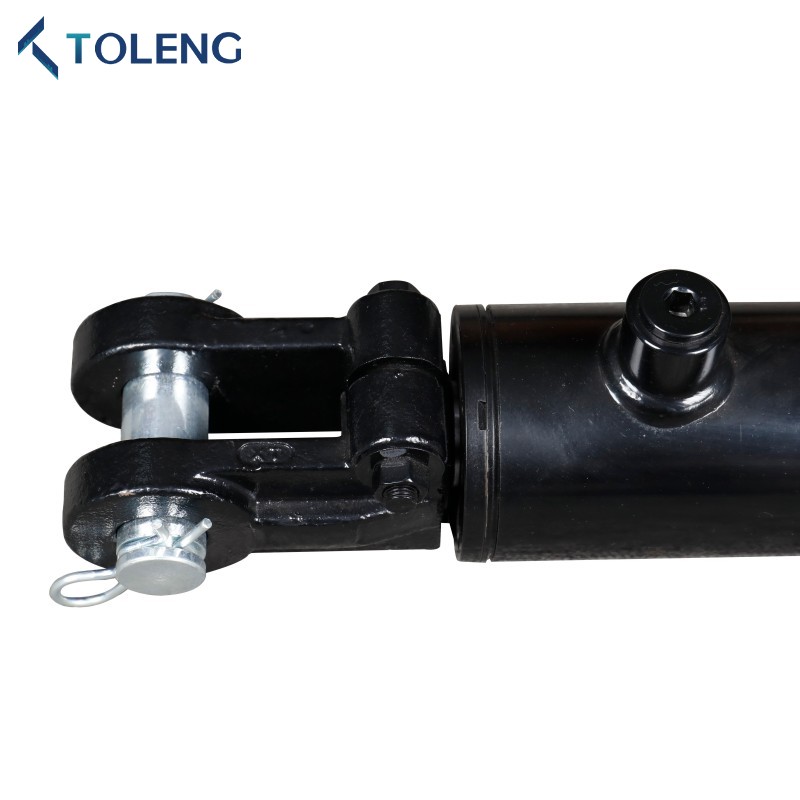

Tavalliset ACL -sarjan hitsatut hydraulisylinterin yksityiskohdat
