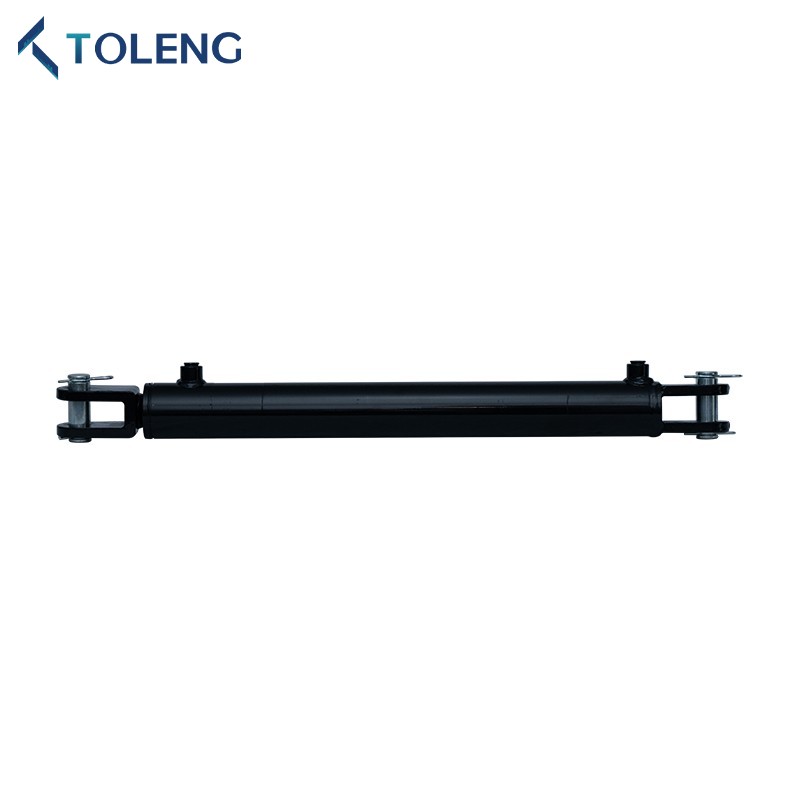

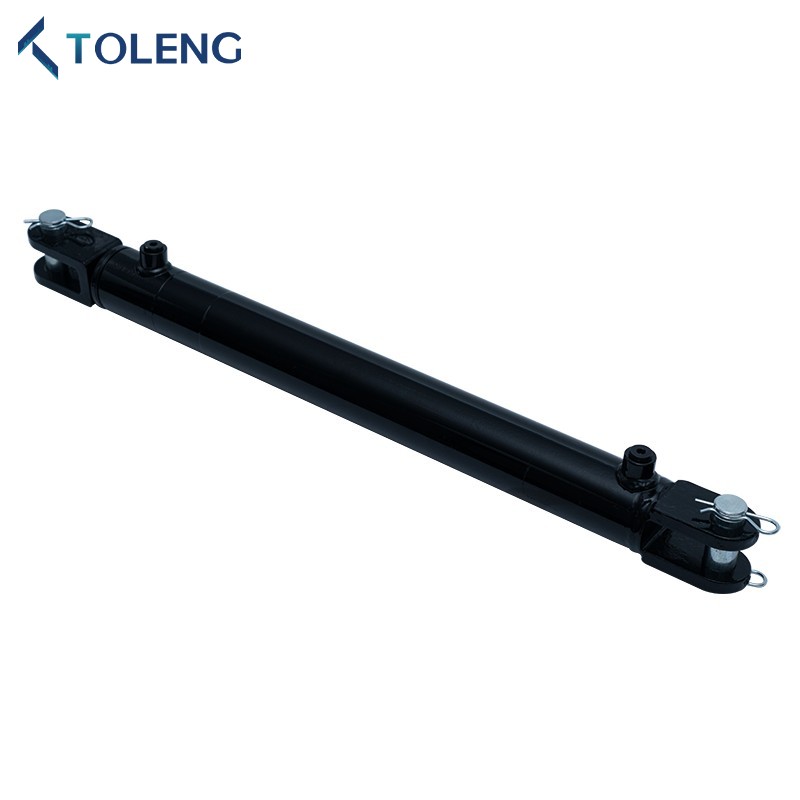

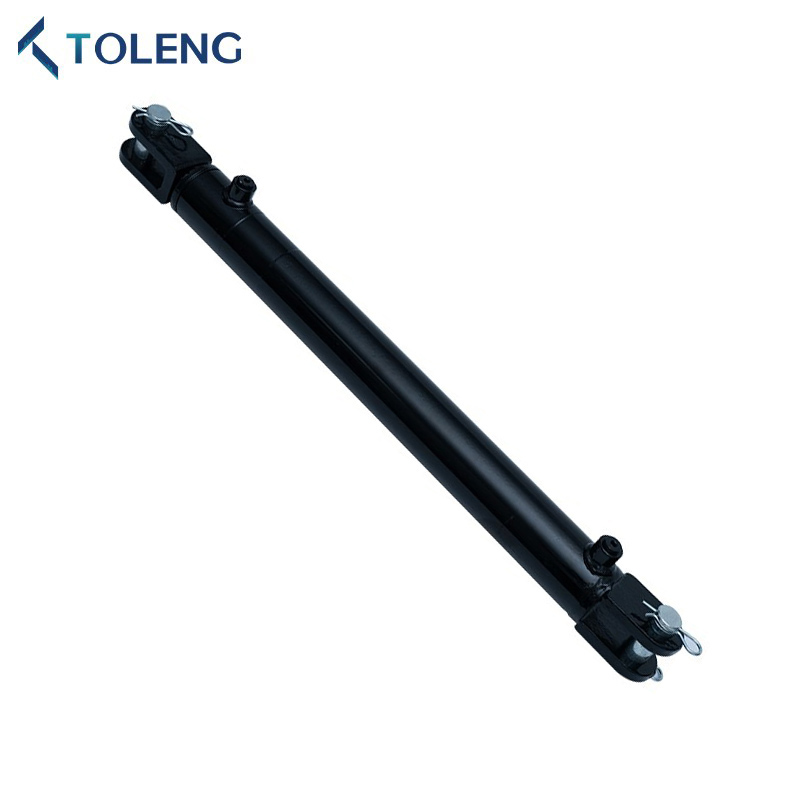

Standardi WCL -sarja hitsattu hydraulisylinteri
Toleng on tunnettu hydraulisylinterien toimittaja Kiinassa teollisiin sovelluksiin. Sylinterimme täyttävät kaikki suuret teollisuusstandardit, ja muut eritelmät ovat saatavilla pyynnöstä. Kaikki Toleng -standardin WCL -sarjan hitsatut hydrauliset sylinterit on suunniteltu toimittamaan pitkää ja tehokasta palvelua alhaisella ylläpitovaatimuksella, mikä takaa korkean tuottavuuden koko tuotteen elinajan ajan.
Lähetä kysely
Tuotteen Kuvaus
Toleng Standard WCL -sarjan hitsatut hydraulisylinteri on erikoistunut komponentti, joka on suunniteltu vastaamaan ainutlaatuisia ja erityisiä vaatimuksia eri toimialoilla. Tarkkuudella ja innovaatiolla valmistettu se tarjoaa poikkeuksellisen suorituskyvyn ja luotettavuuden. Tolengin asiantuntemus varmistaa, että tämä sylinteri on suunniteltu voittamaan epätavanomaisten sovellusten aiheuttamat haasteet.
Standardi WCL -sarjan hydrauliset sylinterit ovat helppo asentaa ja niissä on korkea suorituskyky. Jokainen sylinteri tekee tiukan testauksen, joka ylittää teollisuuden standardit, mikä takaa maksimaalisen luotettavuuden ja suorituskyvyn. Lisäksi ne ovat kustannustehokkaita ja niissä on aina korkea kysyntä.
Standardi WCL -sarjan hydrauliset sylinterit ovat helppo asentaa ja niissä on korkea suorituskyky. Jokainen sylinteri tekee tiukan testauksen, joka ylittää teollisuuden standardit, mikä takaa maksimaalisen luotettavuuden ja suorituskyvyn. Lisäksi ne ovat kustannustehokkaita ja niissä on aina korkea kysyntä.
Standardi WCL -sarja hitsattu hydraulisylinterin spesifikaatio
1.työpaine: 3000 psi
2.Rod: teräs, induktio kovettunut ja kromattu
3.Piston: Ductive -rauta, lisääntyneen kestävyyden kannalta
4.Tube: Teräs, hiottu ja tarkkuus valmis
5.Rand: Kierretty
6.Pin: Teräs, sinkki päällystetty
7.Seals: Hallite, Aston, NOK, DZ jne. Huippulaatu. Muokattavissa.
8.Paint: Musta, vihreä, punainen, keltainen jne. Mukautettuja värejä on saatavana.
2.Rod: teräs, induktio kovettunut ja kromattu
3.Piston: Ductive -rauta, lisääntyneen kestävyyden kannalta
4.Tube: Teräs, hiottu ja tarkkuus valmis
5.Rand: Kierretty
6.Pin: Teräs, sinkki päällystetty
7.Seals: Hallite, Aston, NOK, DZ jne. Huippulaatu. Muokattavissa.
8.Paint: Musta, vihreä, punainen, keltainen jne. Mukautettuja värejä on saatavana.
Tavalliset WCL -sarjan hitsatut hydraulisylinterin tekniset parametrit
| OSA MÄÄRÄ |
Sisäpiiriläinen HALKAISIJA |
ULKOPUOLINEN HALKAISIJA |
*A | B | C | D | *E | F | G | H | J | K | Sauva HALKAISIJA |
Satama |
| TWCL15- | 1,50 " | 2,00 " | 8.25 " | 1,62 " | 0,87 " | 1,37 " | 2,25 " | 1,37 " | 0,75 " | 0,76 " | 0,93 " | 1,87 " | 1,00 " | 3/8npt |
| TWCL20- | 2,00 " | 2,50 " | 10.25 " | 2,12 " | 1,12 " | 2,12 " | 3.12 " | 2,12 " | 1,00 " | 1,07 " | 1,00 " | 2,06 " | 1,25 " | 3/8npt |
| TWCL25- | 2,50 " | 3.00 " | 10.25 " | 2,12 " | 1,12 " | 2,12 " | 3.12 " | 2,12 " | 1,00 " | 1,01 " | 0,81 " | 2,18 " | 1,50 " | 1/2npt |
| TWCL30- | 3.00 " | 3.50 " | 10.25 " | 2,12 " | 1,12 " | 2,12 " | 3.12 " | 2,12 " | 1,00 " | 1,01 " | 0,81 " | 2,18 " | 1,50 " | 1/2npt |
| TWCL35- | 3.50 " | 4.00 " | 10.25 " | 2,37 " | 1,12 " | 2,00 " | 3.12 " | 2,12 " | 1,00 " | 1,01 " | 0,93 " | 2,18 " | 1,75 " | 1/2npt |
| TWCL40- | 4.00 " | 4.50 " | 10.25 " | 2,37 " | 1,12 " | 1,75 " | 3.12 " | 2,00 " | 1,00 " | 1,01 " | 1,06 " | 2,18 " | 2,00 " | 1/2npt |
| TWCL50- | 5.00 " | 5,50 " | 13.00 " | 3.12 " | 1,62 " | 2,25 " | 3,62 " | 2,25 " | 1,50 " | 1,51 " | 1,37 " | 2,75 " | 2,50 " | 1/2npt |
| *8 "aivohalvauksessa:*a = 12,25" (2 " - 4" poraus) | ||||||||||||||
| *8 "aivohalvauksessa:*E = 5,12" (2 " - 4" poraus) | ||||||||||||||
| *1,50 " - 4,00" poraus: SAE -portit ovat saatavilla | ||||||||||||||
| Tiivistelämpötila: -30 ℃/+100 ℃ (-22 ° F/+212 ° F) | ||||||||||||||
| Tiivistä suurin nopeus: 3 jalkaa/s | ||||||||||||||
| Suurin sisäänvedetty työpaine = 3000PSI | ||||||||||||||
| Hitsattu naispuolinen clevis -sylinteri | |||||||
| Osanumero | Sauva HALKAISIJA |
Poraus & Sidos |
MITAT | Satamakoko | Nasta KOKO |
PAINO (Lbs |
|
| Sisäänvedetty | Pidennetty | ||||||
| TWCL30-1504 | 1 | 1,5 "x4" | 14-1/4 " | 18-1/4 " | 3/8 NPT | 3/4 | 8 |
| TWCL30-1506 | 1,5 "x6" | 16-1/4 " | 22-1/4 " | 9 | |||
| TWCL30-1508 | 1,5 "x8" | 18-1/4 " | 26-1/4 " | 11 | |||
| TWCL30-1510 | 1,5 “x10” | 20-1/4 " | 30-1/4 " | 12 | |||
| TWCL30-1512 | 1,5 "x12" | 22-1/4 " | 34-1/4 " | 13 | |||
| TWCL30-1514 | 1,5 "x14" | 24-1/4 " | 38-1/4 " | 14 | |||
| TWCL30-1516 | 1,5 "x16" | 26-1/4 " | 42-1/4 " | 15 | |||
| TWCL30-1518 | 1,5 "x18" | 28-1/4 ” | 46-1/4 " | 17 | |||
| TWCL30-1520 | 1,5 "x20" | 30-1/4 " | 50-1/4 " | 18 | |||
| TWCL30-1524 | 1,5 "x24" | 34-1/4 " | 58-1/4 " | 20 | |||
| TWCL30-2004 | 1-1/4 " | 2 "x4" | 14-1/4 " | 18-1/4 " | 3/8 NPT | 1 " | 14 |
| TWCL30-2006 | 2 "x6" | 16-1/4 ” | 22-1/4 " | 16 | |||
| TWCL30-2008 | 2 "x8" | 18-1/4 " | 26-1/4 " | 18 | |||
| TWCL30-2010 | 2 “x10” | 20-1/4 " | 30-1/4 " | 19 | |||
| TWCL30-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 21 | |||
| TWCL30-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 23 | |||
| TWCL30-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 25 | |||
| TWCL30-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 26 | |||
| TWCL30-2020 | 2 "x20" | 30-1/4 " | 50-1/4 " | 28 | |||
| TWCL30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 31 | |||
| TWCL30-2028 | 2 "x28" | 38-1/4 " | 66-1/4 " | 35 | |||
| TWCL30-2030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 36 | |||
| TWCL30-2032 | 2 "x32" | 42-1/4 " | 74-1/4 " | 38 | |||
| TWCL30-2034 | 2 "x34" | 44-1/4 " | 78-1/4 " | 40 | |||
| TWCL30-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 42 | |||
| TWCL30-2040 | 2 "x40" | 50-1/4 " | 90-1/4 " | 45 | |||
| TWCL30-2048 | 2 "x48" | 58-1/4 " | 106-1/4 " | 52 | |||
| TWCL30-2504 | 1-1/2 " | 2,5 "x4" | 14-1/4 " | 18-1/4 " | 1/2 NPT | 1 " | 18 |
| TWCL30-2506 | 2,5 "x6" | 16-1/4 " | 22-1/4 " | 20 | |||
| TWCL30-2508 | 2,5 "x8" | 18-1/4 " | 26-1/4 " | 24 | |||
| TWCL30-2510 | 2,5 “x10” | 20-1/4 " | 30-1/4 " | 25 | |||
| TWCL30-2512 | 2,5 "x12" | 22-1/4 " | 34-1/4 " | 27 | |||
| TWCL30-2514 | 2,5 "x14" | 24-1/4 " | 38-1/4 " | 29 | |||
| TWCL30-2516 | 2,5 "x16" | 26-1/4 " | 42-1/4 " | 32 | |||
| TWCL30-2518 | 2,5 "x18" | 28-1/4 " | 46-1/4 " | 34 | |||
| TWCL30-2520 | 2,5 "x20" | 30-1/4 " | 50-1/4 " | 36 | |||
| TWCL30-2524 | 2,5 "x24" | 34-1/4 " | 58-1/4 " | 40 | |||
| TWCL30-2528 | 2,5 "x28" | 38-1/4 " | 66-1/4 " | 45 | |||
| TWCL30-2530 | 2,5 "x30" | 40-1/4 " | 70-1/4 " | 47 | |||
| TWCL30-2532 | 2,5 "x32" | 42-1/4 " | 74-1/4 " | 49 | |||
| TWCL30-2534 | 2,5 "x34" | 44-1/4 " | 78-1/4 " | 52 | |||
| TWCL30-2536 | 2,5 "x36" " | 46-1/4 " | 82-1/4 " | 54 | |||
| TWCL30-2540 | 2,5 "x40" | 50-1/4 " | 90-1/4 " | 58 | |||
| TWCL30-2548 | 2,5 "x48" | 58-1/4 " | 106-1/4 " | 67 | |||
| Hitsattu naispuolinen clevis -sylinteri er | |||||||
| Osanumero | Sauva HALKAISIJA |
Poraus & Sidos |
MITAT | Satamakoko | Nasta KOKO |
PAINO (Lbs) |
|
| Sisäänvedetty | Pidennetty | ||||||
| TWCL30-3004 | 1-1/2 " | 3 "x4" | 14-1/4 " | 18-1/4 " | 1/2npt | 1 " | 22 |
| TWCL30-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 24 | |||
| TWCL30-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 27 | |||
| TWCL30-3010 | 3 “x10” | 20-1/4 " | 30-1/4 " | 29 | |||
| TWCL30-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 31 | |||
| TWCL30-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 34 | |||
| TWCL30-3016 | 3 "x16" | 26-1/4 " | 42-1/4 " | 36 | |||
| TWCL30-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 39 | |||
| TWCL30-3020 | 3 "x20" | 30-1/4 " | 50-1/4 " | 41 | |||
| TWCL30-3024 | 3 "x24" | 34-1/4 " | 58-1/4 " | 46 | |||
| TWCL30-3028 | 3 "x28" | 38-1/4 " | 66-1/4 " | 51 | |||
| TWCL30-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 53 | |||
| TWCL30-3032 | 3 "x32" | 42-1/4 " | 74-1/4 " | 56 | |||
| TWCL30-3034 | 3 "x34" | 44-1/4 " | 78-1/4 " | 58 | |||
| TWCL30-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 61 | |||
| TWCL30-3040 | 3 "x40" | 50-1/4 " | 90-1/4 " | 66 | |||
| TWCL30-3048 | 3 "x48" | 58-1/4 " | 106-1/4 " | 75 | |||
| TWCL30-3504 | 1-3/4 " | 3,5 "x4" | 14-1/4 " | 18-1/4 " | 1/2npt | 1 " | 27 |
| TWCL30-3506 | 3,5 "x6" | 16-1/4 " | 22-1/4 " | 30 | |||
| TWCL30-3508 | 3,5 "x8" | 18-1/4 " | 26-1/4 " | 35 | |||
| TWCL30-3510 | 3,5 "x10" | 20-1/4 " | 30-1/4 " | 36 | |||
| TWCL30-3512 | 3,5 "x12" | 22-1/4 " | 34-1/4 " | 39 | |||
| TWCL30-3514 | 3,5 "x14" | 24-1/4 " | 38-1/4 " | 42 | |||
| TWCL30-3516 | 3,5 "x16" | 26-1/4 " | 42-1/4 " | 46 | |||
| TWCL30-3518 | 3,5 "x18" | 28-1/4 " | 46-1/4 " | 49 | |||
| TWCL30-3520 | 3,5 "x20" | 30-1/4 " | 50-1/4 " | 52 | |||
| TWCL30-3524 | 3,5 "x24" | 34-1/4 " | 58-1/4 " | 58 | |||
| TWCL30-3528 | 3,5 "x28" | 38-1/4 " | 66-1/4 " | 64 | |||
| TWCL30-3530 | 3,5 "x30" | 40-1/4 " | 70-1/4 " | 67 | |||
| TWCL30-3532 | 3,5 "x32" | 42-1/4 " | 74-1/4 " | 70 | |||
| TWCL30-3534 | 3,5 "x34" | 44-1/4 " | 78-1/4 " | 73 | |||
| TWCL30-3536 | 3,5 "x36" | 46-1/4 " | 82-1/4 " | 76 | |||
| TWCL30-3540 | 3,5 "x40" | 50-1/4 " | 90-1/4 " | 82 | |||
| TWCL30-3548 | 3,5 "x48" | 58-1/4 " | 106-1/4 " | 94 | |||
| Hitsattu naispuolinen clevis -sylinteri | |||||||
| Osanumero | Sauva HALKAISIJA |
Poraus & Sidos |
MITAT | Satamakoko | Nasta KOKO |
PAINO (Lbs) |
|
| Sisäänvedetty | Pidennetty | ||||||
| TWCL30-4004 | 2 " | 4,0 "x4" | 14-1/4 " | 18-1/4 " | 1/2npt | 1 " | 33 |
| TWCL30-4006 | 4,0 "x6" | 16-1/4 " | 22-1/4 " | 37 | |||
| TWCL30-4008 | 4,0 "x8" | 18-1/4 " | 26-1/4 " | 42 | |||
| TWCL30-4010 | 4.0 “x10” | 20-1/4 " | 30-1/4 " | 44 | |||
| TWCL30-4012 | 4,0 "x12" | 22-1/4 " | 34-1/4 " | 48 | |||
| TWCL30-4014 | 4,0 "x14" | 24-1/4 " | 38-1/4 " | 52 | |||
| TWCL30-4016 | 4,0 "x16" | 26-1/4 " | 42-1/4 " | 55 | |||
| TWCL30-4018 | 4,0 "x18" | 28-1/4 " | 46-1/4 " | 59 | |||
| TWCL30-4020 | 4,0 "x20" | 30-1/4 " | 50-1/4 " | 63 | |||
| TWCL30-4024 | 4,0 "x24" | 34-1/4 " | 58-1/4 " | 70 | |||
| TWCL30-4028 | 4,0 "x28" | 38-1/4 " | 66-1/4 " | 77 | |||
| TWCL30-4030 | 4,0 "x30" | 40-1/4 " | 70-1/4 " | 81 | |||
| TWCL30-4032 | 4,0 "x32" | 42-1/4 " | 74-1/4 " | 85 | |||
| TWCL30-4034 | 4,0 "x34" | 44-1/4 " | 78-1/4 " | 89 | |||
| TWCL30-4036 | 4,0 "x36" | 46-1/4 " | 82-1/4 " | 92 | |||
| TWCL30-4040 | 4,0 "x40" | 50-1/4 " | 90-1/4 " | 100 | |||
| TWCL30-4048 | 4,0 "x48" | 58-1/4 " | 106-1/4 " | 114 | |||
| TWCL30-5004 | 2-1/2 " | 5,0 "x4" | 16-1/4 " | 20-1/4 " | 1/2npt | 1 " | 64 |
| TWCL30-5006 | 5,0 "x6" | 18-1/4 " | 24-1/4 " | 69 | |||
| TWCL30-5008 | 5,0 "x8" | 20-1/4 ” | 28-1/4 " | 74 | |||
| TWCL30-5010 | 5.0 “x10” | 22-1/4 " | 32-1/4 " | 79 | |||
| TWCL30-5012 | 5,0 "x12" | 24-1/4 " | 36-1/4 " | 84 | |||
| TWCL30-5014 | 5,0 "x14" | 26-1/4 " | 40-1/4 " | 89 | |||
| TWCL30-5016 | 5,0 "x16" | 28-1/4 " | 42-1/4 " | 95 | |||
| TWCL30-5018 | 5,0 "x18" | 30-1/4 " | 48-1/4 " | 100 | |||
| TWCL30-5020 | 5,0 "x20" | 32-1/4 " | 52-1/4 " | 105 | |||
| TWCL30-5024 | 5,0 "x24" | 36-1/4 " | 60-1/4 " | 115 | |||
| TWCL30-5028 | 5,0 "x28" | 40-1/4 " | 68-1/4 " | 125 | |||
| TWCL30-5030 | 5,0 "x30" | 42-1/4 " | 72-1/4 " | 130 | |||
| TWCL30-5032 | 5,0 "x32" | 44-1/4 " | 76-1/4 " | 136 | |||
| TWCL30-5034 | 5,0 "x34" | 46-1/4 " | 80-1/4 " | 141 | |||
| TWCL30-5036 | 5,0 "x36" | 48-1/4 " | 84-1/4 " | 146 | |||
| TWCL30-5040 | 5,0 "x40" | 52-1/4 " | 92-1/4 " | 156 | |||
| TWCL30-5048 | 5,0 "x48" | 60-1/4 " | 108-1/4 " | 177 | |||
Tavalliset WCL -sarjan hitsatut hydraulisylinterin yksityiskohdat
